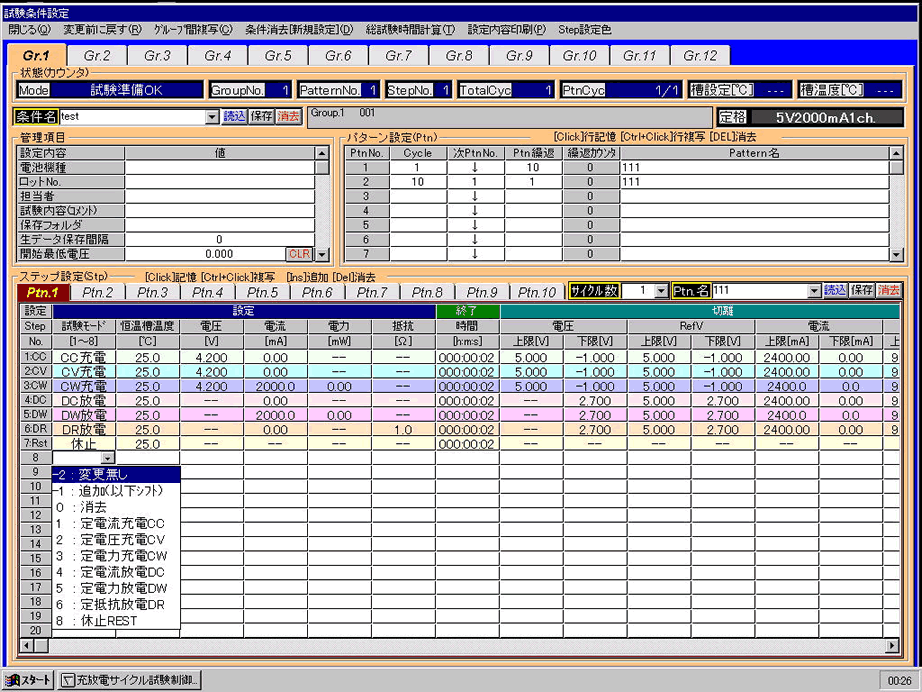

下のテスト画面をクリックすると説明文が表示されます。
|
|||
| 管理項目 | 一度入力された設定値はリスト登録され、リストからのクリック選択が行えます | ||
|---|---|---|---|
| 電池機種・ロットNo. | 文字列の入力です。 | 試験結果ファイルに保存されます。 | |
| 担当者・試験内容 | 同 上 | 同 上 | |
| St Cyc | 試験開始サイクルNo. | サイクル数の初期値です。 | |
| St Stp・St Mde | 試験開始パターンNo.・試験開始ステップNo. | 設定値から試験開始します。 | |
| 定格 | 試料定格容量(単位は電流値単位[mA]) 画面へ | ||
| パターン 設定 |
制御項目が一画面に表示しきれない場合、スクロールバーを操作してください。 | ||
| Cyc | 該当パターン実行サイクル数 | ||
| 次Ptn | 該当パターン実行後分岐先パターンNo. | ||
| Ptn繰返 | 分岐先パターン分岐回数 | ||
| Ptn名 | 登録設定読込リスト 画面へ | ||
| ステップ 設定 |
装置により該当しないものもあります。制御項目が一画面に表示しきれない場合、スクロールバーを操作してください。 | ||
| 試験モード | MD 1:充電 4:放電 8:休止 | 全モード有効 | |
| 設定電流 | SA [mA]で入力 | 充電時有効 | |
| 終了時間 | Ct hhh:mm:ss | 放電時有効 | |
| 切離電圧上限 | vH 設定値以上を検出したchを試験から除外 | ΔV充電時有効 | |
| 切離電圧下限 | vL 設定値以下を検出したchを試験から除外 | ΔV充電時有効 | |
| 切離-ΔV電圧差 | dv 設定値以上を検出したchを試験から除外 | ΔV充電時有効 | |
| 切離-ΔV無効時間 | dt 設定値以下では-ΔV制御は無効 | 全モード有効 | |
| 切離-ΔV有効回数 | dN ピーク値から連続で設定回数値検出 | 全モード有効 | |
| アラーム電圧上限値 | aH 設定値以上を検出したchは、以降試験中止 | 全モード有効 | |
| アラーム電圧下限値 | aL 設定値以下を検出したchは、以降試験中止 | 全モード有効 | |
| 計測電圧1 | V1 電圧が設定値を通過した時点のデータを保存 | 全モード有効 | |
| 計測電圧2 | V2 電圧が設定値を通過した時点のデータを保存 | 全モード有効 | |
| データ取込時間差 | Zt 保存データ取込時間差 | 全モード有効 | |
| データ取込電圧差 | Zv 保存データ取込電圧差 | 全モード有効 | |
|
|||
